자동차 유리의 정확한 측정
CHRocodile 센서 제품군
최근 몇 년 동안 자동차 유리 산업은 모양과 기술적 특징이 점점 더 복잡해짐에 따라 앞 유리 검사에 대한 새로운 과제에 직면해 왔습니다. 이러한 적층 유리의 모양과 두께는 짧은 사이클 타임 내에 결정되어야 하므로 촉각 게이지와 같은 기존 측정 도구는 더 이상 적합하지 않습니다.
Precitec의 비접촉 광학 측정 기술은 품질 관리에 대한 이러한 새로운 요구에 부응합니다.
모양 및 두께 측정
촉각 게이지는 최근 요구되는 표준에 따라 앞 유리 및 기타 자동차 유리 응용 제품을 측정할 만큼 정확하거나 빠르지 않습니다. 게다가 유리 표면 접촉 시 손상이 발생하고, 촉각 게이지로는 유리의 두께를 전혀 측정할 수 없습니다.
반면 CHRocodile MPS 멀티포인트 센서는 색채 공초점 기술을 사용하여 자동차 유리의 3D 모양과 두께에 대한 비접촉식 고정밀 측정을 수행하는 동시에 사이클 시간을 줄여 생산성을 향상시킵니다.
다층 유리 측정

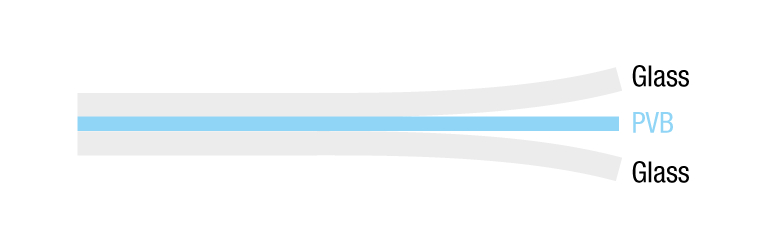

앞 유리는 PVB 포일을 사이에 둔 2개의 유리 층으로 구성됩니다. 이는 사고 발생 시 유리를 매우 튼튼하고 안전하게 만듭니다. 전방 표시 장치(head-up display)의 정확한 이미징을 위해서는 PVB 포일의 두께와 모양이 중요한 척도가 됩니다.
CHRocodile IT는 적층 공정 전후에 모든 유리 및 PVB 층의 두께를 정확하게 측정하여 최종 제품 품질을 크게 향상시킵니다. 이렇듯이 CHRocodile IT는 적층 처리된 앞 유리 검사에 있어서 이상적인 장비입니다.
![[Translate to Koreanisch:] cross section of a windshield](/fileadmin/Home/3d-messtechnik/anwendungen/3D_Applications_Automotive-Glas_2_Glas-PVB-Glas_768.png)
![[Translate to Koreanisch:] hardware of the application](/fileadmin/Home/3d-messtechnik/anwendungen/3D_Applications_Automotive-Glas_3_Coating_768.jpg)
보호막의 두께 검사
보호막은 조립된 인쇄 회로 기판(PCB)을 습기, 먼지 및 부식으로부터 보호하는 데 사용되거나 전기 절연으로 사용됩니다. 5 µm에서 3 mm까지 다양하게 존재할 수 있는 코팅 두께는 미리 정의된 임계값을 초과하지 않도록 측정해야 합니다.
최대 두께 값과 코팅의 결과 모양에 따라 CHRocodile 2 K 또는 CHRocodile 2 S 중 하나가 검사용으로 사용됩니다. 이러한 센서들은 기본 기판의 반사율이나 형태에 관계없이 코팅을 손상시키지 않고 고속으로 코팅 두께를 측정합니다.
자동차 분야에서 Precitec은 더 많은 것을 할 수 있습니다.
.이는 바로 다양한 생산 단계가 있기 때문입니다. 또한 당사의 레이저 기술은 완전 자동화된 생산 시스템이 정밀하게 작동될 수 있고 최고 품질 요건을 충족시킬 수 있도록 지원합니다.
Precitec의 포괄적인 레이저 용접 & 품질 관리 솔루션을 통해 어떤 이점을 누릴 수 있는지 살펴보십시오!
